1、用途

NKM1Z系列電子式塑殼斷路器(以下簡稱斷路器)，是本公司采用先進的CAD/CAM/CAE 設計、制造技術，研制、開發的新型斷路器。其額定絕緣電壓為1000V，適用于交流50Hz, 額定工作電壓400V、690V，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起 動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬 時和欠電壓保護功能，能保護線路和電源設備不受損壞。 斷路器按照其額定極限短路分?jǐn)嗄芰?Icu)的高低，分為M型(較高分?jǐn)嘈?、H型(高分?jǐn)?型)二類。該斷路器具有體積小、分?jǐn)喔摺w弧短、抗振動等特點。 斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。 斷路器不可倒進線，即只能1、3、5接電源線，2、4、6接負載線。 斷路器適用于隔離，符號表示為“ ”。 斷路器產品執行下列標準: IEC60947-2及GB14048.2《低壓開關設備和控制設備 低壓斷路器》及附錄F帶電子過 電流保護斷路器的附加要求。

2、適用工作環境及安裝條件

2.1 儲存環境條件：周圍空氣溫度-40℃～+70℃，相對濕度≤95%(環境溫度+25℃時)。

2.2 工作環境條件

(1).周圍空氣溫度-5℃～+40℃，且24h的平均值不超過35℃。

(2).大氣相對濕度在周圍最高溫度為+40℃時不超過50%；最濕月平均最低溫度不超過+25℃ 時，該月的月平均最大相對溫度不超過90%；考慮到因溫度變化發生在產品表面上的凝露， 用戶應采取相應的措施去除。

(3).海拔高度不超過2000m。

(4).污染等級3級。

(5).安裝類別Ⅲ。

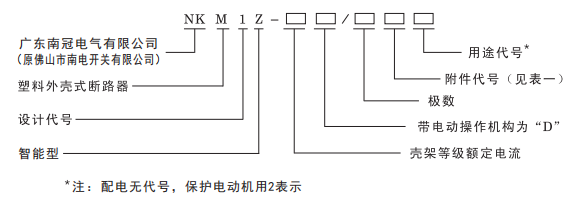

3、型號及含義、分類
